Насос TPE 50-430/2 A-F-A-BAQE (3 х 380 В), Grundfos

                             TPE 50-430/2 A-F-A-BAQE
Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.

Система управления:
Преобразователь частоты:          Built-in

Жидкость:
Рабочая жидкость:          Вода
Диапазон температур жидкости:          0 .. 120 °C
Температура перекачиваемой жидкости:          20 °C
Плотность:          998.2 кг/м³

Технические данные:

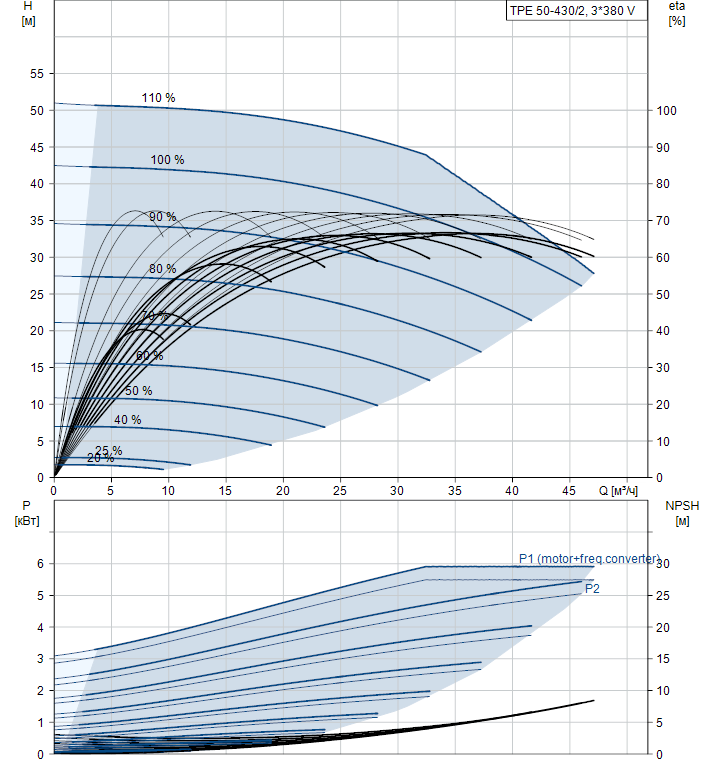

Скорость насоса, при которой расчитаны его характеристики:          2920 об/м
Номинальный расход:          35.1 м³/ч
Номинальный напор:          33.9 м
Текущий диаметр рабочего колеса:          177 мм
Первичное уплотнение вала:          BAQE
Допуски по рабочим хар-кам:          ISO9906:2012 3B

Материалы:
Корпус насоса:          Чугун
          EN-JL1040
          ASTM A48-40 B
Рабочее колесо:          Чугун
          EN-JL1030
          ASTM A48-30 B

Монтаж:
Диапазон температуры окружающей среды:          -20 .. 50 °C
Макс. рабочее давление:          16 бар
Трубное присоединение:          DIN
Соединение труб:          DN 50
Допустимое давление:          PN 16

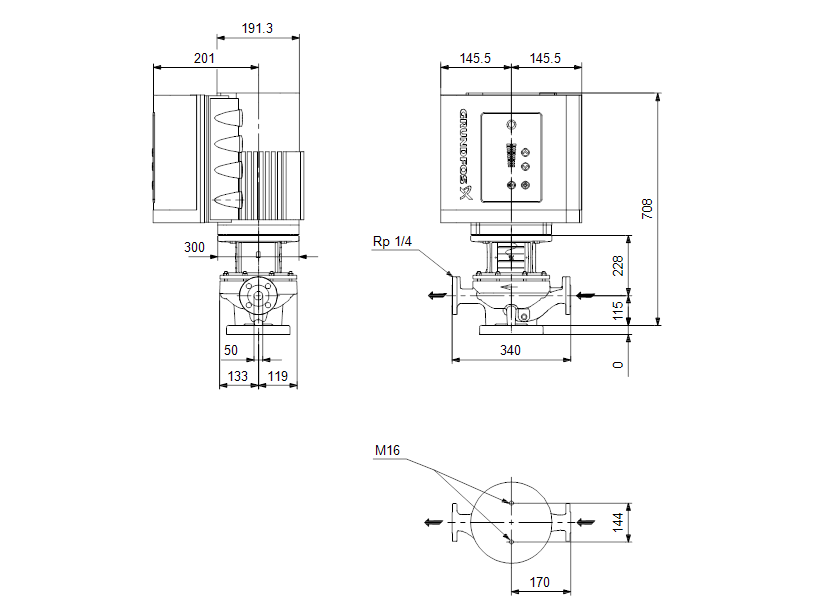

Монтажная длина:          340 мм
Размер фланца электродвигателя:          FF265

Данные электрооборудования:
Тип электродвигателя:          132SE
Класс энергоэфф-ти:          IE5
Номинальная мощность - P2:          5.5 кВт
Частота питающей сети:          50 Hz
Номинальное напряжение:          3 x 380-500 В
Номинальный ток:          10.3-8.20 A
Cos фи - характеристика мощности:          0.92-0.88
Номинальная скорость:          360-4000 об/м
Энергоэффективность:          92.7%
Эффективность электродвигателя при полной нагрузке:          92.7 %
Класс защиты (IEC 34-5):          IP55
Класс изоляции (IEC 85):          F

Другое:
Минимальный индекс эффективности MEI ≥:          0.70
ErP статус:          EuP Отдельностоящий/Прод.
Нетто вес:          81 кг
Брутто вес:          100 кг
Объем упаковки:          0.39 м³
Cтрана происхождения:          RU
ТН ВЭД ЕАЭС Код:
