Насос CRE64-2-1 N-F-A-E-HQQE 3x400 60 HZ, Grundfos

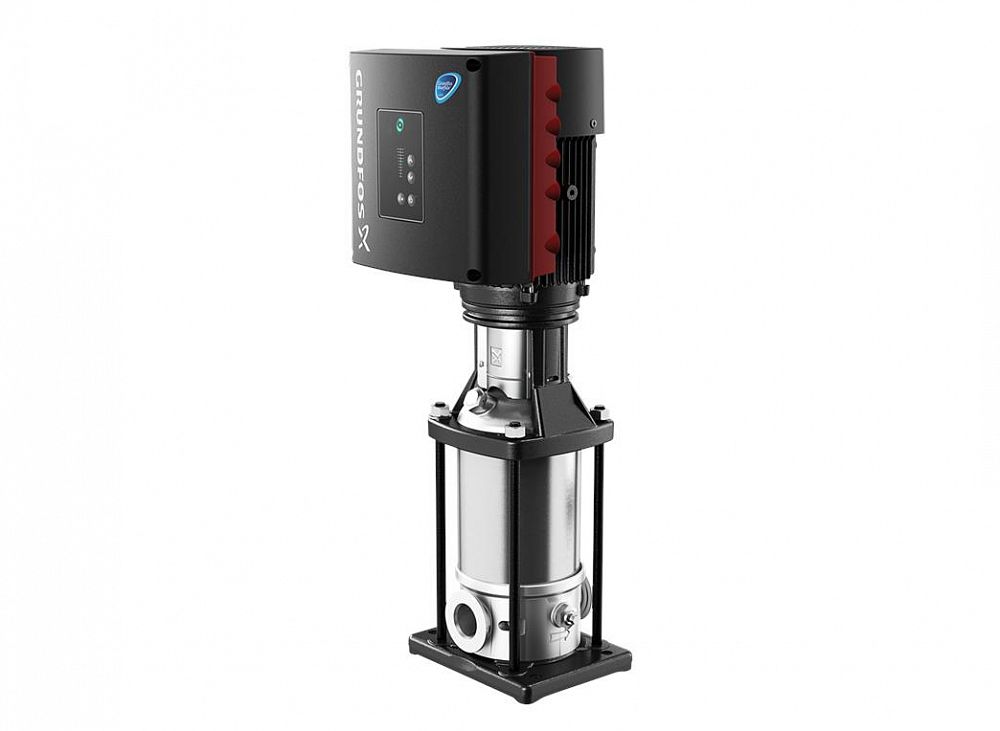

CRE 64-2-1 N-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN.

Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Панель управления имеет световые индикаторы «Operation» («Работа») и «Fault» («Неисправность»).
Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление». Клеммная коробка содержит клеммы для следующих соединений:
вход запуска/останова насоса (беспотенциальный контакт)
дистанционная настройка рабочей точки посредством аналогового сигнала, 0-10 В, 0(4)-20 мА
подача напряжения 10 В на настраиваемый потенциометр, Iмакс = 5 мА
три аналоговых входа датчика, 0-10 В, 0(4)-20 мА; к одному из данных входов подключается датчик давления, установленный на заводе
подача напряжения 24 В на датчик, Iмакс = 40 мА
один аналоговый выход
три цифровых входа
два входа Pt100
два беспотенциальных реле сигнала неисправности с переключающим контактом, указывающие режимы "Отказ", "Работа" или "Готов"
соединение RS-485 GENIbus
интерфейс для модуля шины связи Grundfos
Система управления:
Преобразователь частоты:          Built-in
Датчик давления:          Д

Жидкость:
Рабочая жидкость:          Вода
Диапазон температур жидкости:          -30 .. 120 °C
Температура перекачиваемой жидкости:          20 °C
Плотность:          998.2 кг/м³

Технические данные:

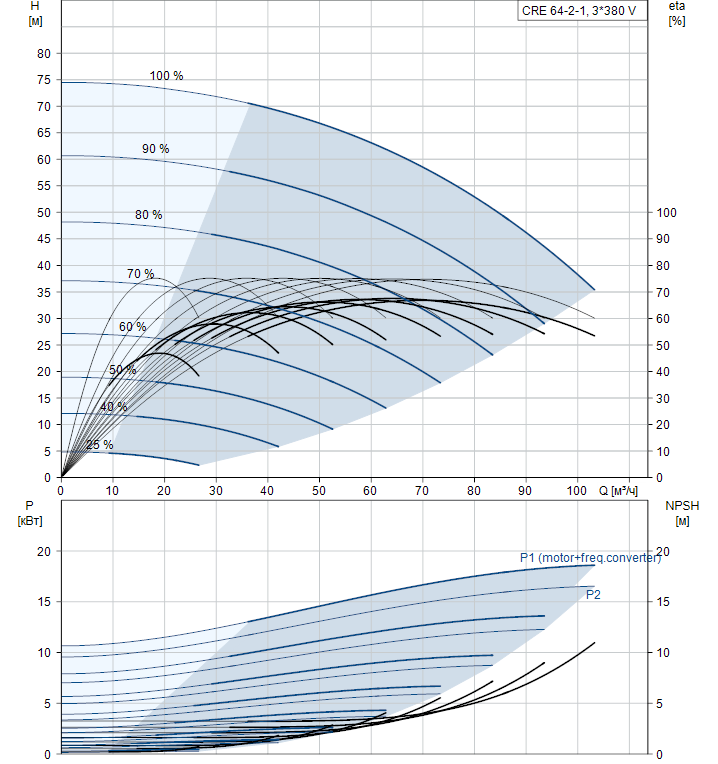

Скорость насоса, при которой расчитаны его характеристики:          3540 об/м
Номинальный расход:          77 м³/ч
Номинальный напор:          53.8 м
Расположение насоса при монтаже:          ВЕРТИКАЛЬН.
Тип установки уплотнения:          Одинарное
Код торцевого уплотнения вала:          HQQE
Сертификаты на шильдике:          CE, EAC,ACS
Допуски по рабочим хар-кам:          ISO9906:2012 3B

Материалы:
Основание и головная часть:          Чугун
Основание и головная часть, EN/DIN:          EN 1563 EN-GJS-500-7
Основание и головная часть,AISI/ASTM:          ASTM A536 80-55-06
Рабочее колесо:          Нержавеющая сталь
Рабочее колесо, EN/DIN:          EN 1.4301
Рабочее колесо, AISI/ASTM:          AISI 304
Подшипник:          SIC
Опорный подшипник:          Graflon

Монтаж:
Максимальная температура окружающей среды:          40 °C
Макс. рабочее давление:          16 бар
Макс. давление при заданной темп-ре:          16 бар / 120 °C
          16 бар / -30 °C

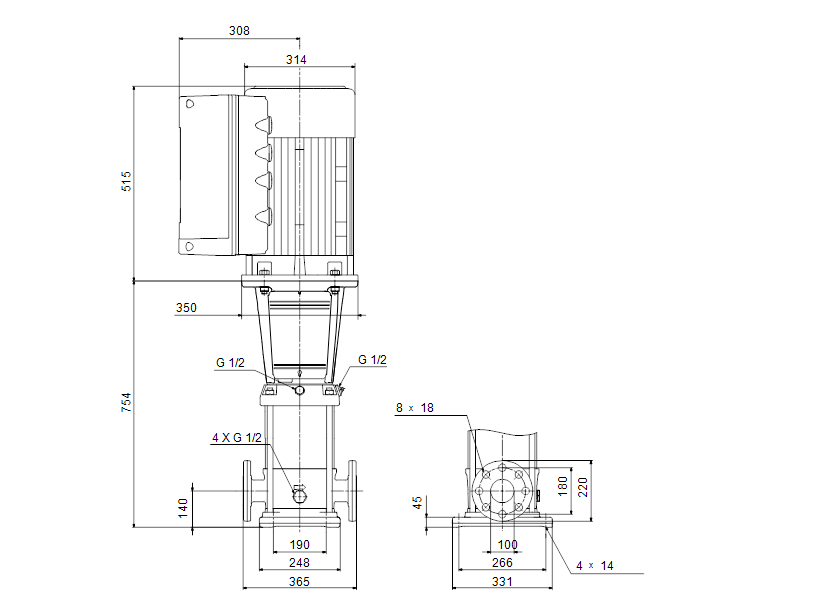

Трубное присоединение:          DIN
Размер всасывающего патрубка:          DN 100
Размер напорного патрубка:          DN 100
Допустимое давление:          PN 16
Размер фланца электродвигателя:          FF300

Данные электрооборудования:
Стандарт электродвигателя:          IEC
Тип электродвигателя:          160LB
Класс энергоэфф-ти:          IE3
Номинальная мощность - P2:          18.5 кВт
Энергия (Р2), необходимая для насоса:          18.5 кВт
Частота питающей сети:          50 Hz
Номинальное напряжение:          3 x 380-480 В
Номинальный ток:          37.0-31.0 A
Cos фи - характеристика мощности:          0.91-0.88
Номинальная скорость:          480-3540 об/м
Энергоэффективность:          IE3 92,4%
Эффективность электродвигателя при полной нагрузке:          92.4 %
Количество полюсов:          2
Класс защиты (IEC 34-5):          IP55
Класс изоляции (IEC 85):          F

Другое:
Минимальный индекс эффективности, MEI ≥:          0.70
Нетто:          219 кг
Брутто вес:          270 кг
Объем поставки:          0.82 м³
Danish VVS No.:          385948521
Cтрана происхождения:          RU
ТН ВЭД ЕАЭС Код:          8413707500
