Насос CRE20-01 A-F-A-E-HQQE 3x380-500 60 HZ, Grundfos

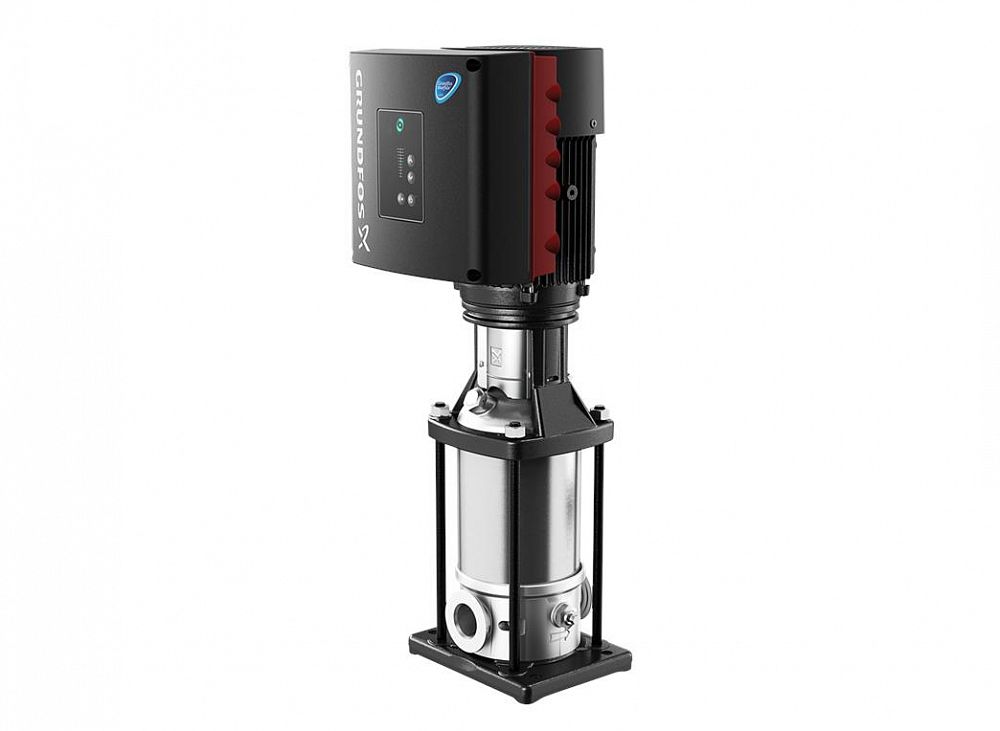

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN.

Насос оснащен синхронным 3-фазным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:
«Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
«Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
«Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).
Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:

• два выделенных цифровых входа;
• три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 - 3,5 В;
• подача напряжения 5 В на потенциометр и датчик;
• один аналоговый вход, 0-10 В, 0(4)-20 мА;
• два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
• два входа Pt100/Pt1000;
• LiqTec, вход датчика системы защиты от сухого хода;
• вход и выход цифрового датчика Grundfos;
• подача напряжения 24 В на датчики;
• два выхода сигнального реле (беспотенциальные контакты);
• соединение GENIbus;
• интерфейс для CIM-модуля шины связи Grundfos.

Система управления:
Преобразователь частоты: Built-in
Датчик давления: Н

Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -20 .. 120 °C
Температура перекачиваемой жидкости: 20 °C
Плотность: 998.2 кг/м³

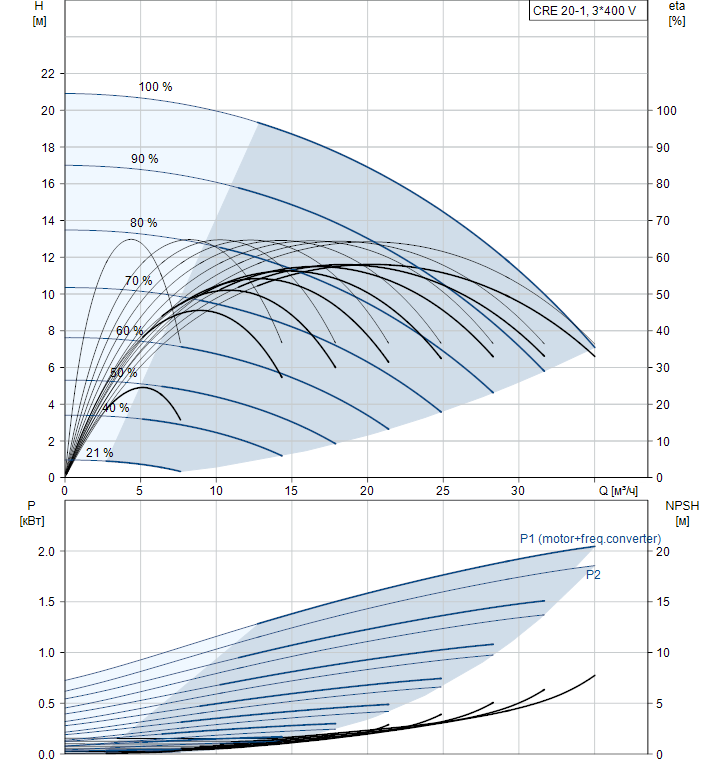

Технические данные:
Скорость насоса, при которой расчитаны его характеристики: 3501 об/м
Номинальный расход: 25.3 м³/ч
Номинальный напор: 14.3 м
Расположение насоса при монтаже: ВЕРТИКАЛЬН.
Тип установки уплотнения: Одинарное
Код торцевого уплотнения вала: HQQE
Сертификаты на шильдике: CE, EAC,ACS
Допуски по рабочим хар-кам: ISO9906:2012 3B

Материалы:
Основание и головная часть: Чугун
Основание и головная часть, EN/DIN: EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM: ASTM A48-25B
Рабочее колесо: Нержавеющая сталь
Рабочее колесо, EN/DIN: EN 1.4301
Рабочее колесо, AISI/ASTM: AISI 304
Подшипник: SIC

Монтаж:
Максимальная температура окружающей среды: 50 °C
Макс. рабочее давление: 16 бар
Макс. давление при заданной темп-ре: 16 бар / 120 °C
16 бар / -20 °C

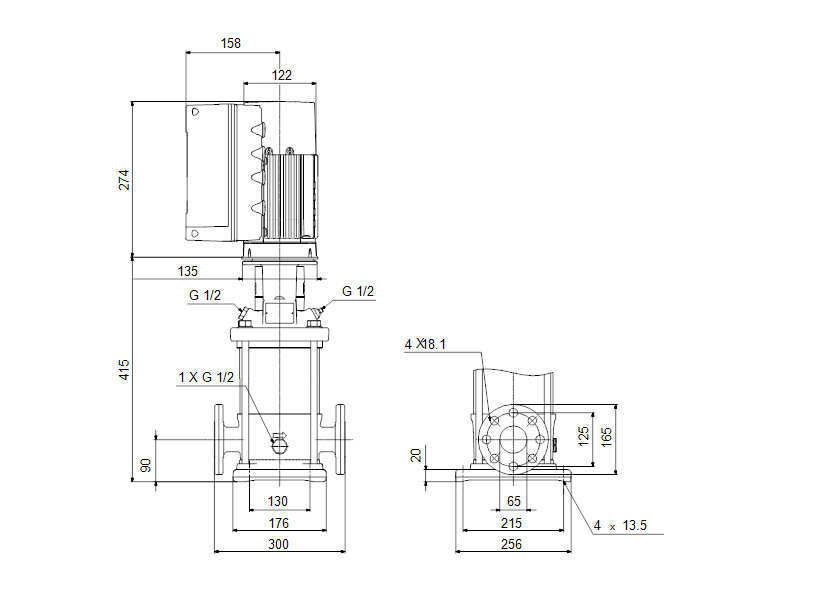

Трубное присоединение: DIN
Размер всасывающего патрубка: DN 50
Размер напорного патрубка: DN 50
Допустимое давление: PN 25
Размер входного фланца: 300 lb
Размер фланца электродвигателя: FT115

Данные электрооборудования:
Стандарт электродвигателя: IEC
Тип электродвигателя: 90LD
Класс энергоэфф-ти: IE5
Номинальная мощность - P2: 2.2 кВт
Энергия (Р2), необходимая для насоса: 2.2 кВт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 380-500 В
Номинальный ток: 4.15-3.40 A
Cos фи - характеристика мощности: 0.93-0.87
Номинальная скорость: 360-4000 об/м
Энергоэффективность: 90.1%
Эффективность электродвигателя при полной нагрузке: 90.1 %
Класс защиты (IEC 34-5): IP55
Класс изоляции (IEC 85): F

Другое:
Минимальный индекс эффективности, MEI ≥: 0.70
Нетто: 48 кг
Брутто вес: 52 кг
Объем поставки: 0.143 м³
Danish VVS No.: 385945701
Cтрана происхождения: RU
ТН ВЭД ЕАЭС Код: 8413707500
