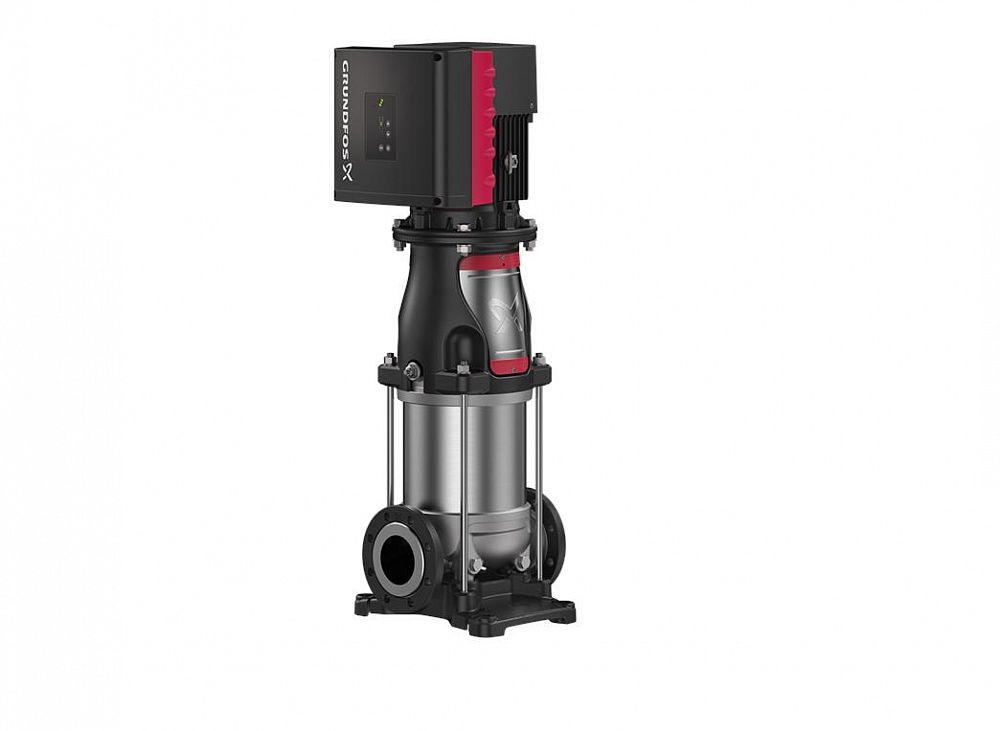

Насос CRNE95-2-2 N-F-A-E-HQQE 380-480 60 HZ, Grundfos

                             CRNE 95-2-2 N-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Части насоса, контактирующие с жидкостью, выполнены из высококачественной нержавеющей стали. Картриджевое уплотнение вала от компании Grundfos обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN.

Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Панель управления имеет световые индикаторы «Operation» («Работа») и «Fault» («Неисправность»).
Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление». Клеммная коробка содержит клеммы для следующих соединений:
вход запуска/останова насоса (беспотенциальный контакт)
дистанционная настройка рабочей точки посредством аналогового сигнала, 0-10 В, 0(4)-20 мА
подача напряжения 10 В на настраиваемый потенциометр, Iмакс = 5 мА
три аналоговых входа датчика, 0-10 В, 0(4)-20 мА; к одному из данных входов подключается датчик давления, установленный на заводе
подача напряжения 24 В на датчик, Iмакс = 40 мА
один аналоговый выход
три цифровых входа
два входа Pt100
два беспотенциальных реле сигнала неисправности с переключающим контактом, указывающие режимы "Отказ", "Работа" или "Готов"
соединение RS-485 GENIbus
интерфейс для модуля шины связи Grundfos
Система управления:
Преобразователь частоты:          Built-in
Датчик давления:          Д

Жидкость:
Рабочая жидкость:          Вода
Диапазон температур жидкости:          -40 .. 120 °C
Температура перекачиваемой жидкости:          20 °C
Плотность:          998.2 кг/м³

Технические данные:

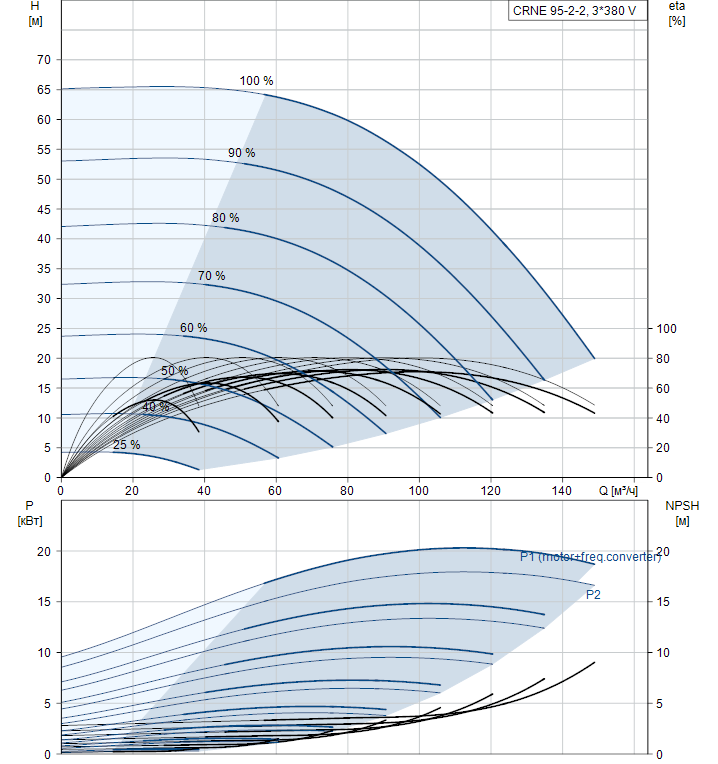

Скорость насоса, при которой расчитаны его характеристики:          3560 об/м
Номинальный расход:          114 м³/ч
Номинальный напор:          45.9 м
Расположение насоса при монтаже:          ВЕРТИКАЛЬН.
Тип установки уплотнения:          Одинарное
Код торцевого уплотнения вала:          HQQE
Допуски по рабочим хар-кам:          ISO9906:2012 3B

Материалы:
Основание и головная часть:          Нержавеющая сталь
Основание и головная часть, EN/DIN:          EN 1.4408
Рабочее колесо:          Нержавеющая сталь
Рабочее колесо, EN/DIN:          EN 1.4401
Подшипник:          WC/WC
Опорный подшипник:          Graflon
Материал, сертифицирован по:          Европейским стандартам

Монтаж:
Максимальная температура окружающей среды:          40 °C
Макс. рабочее давление:          16 бар
Макс. давление при заданной темп-ре:          16 бар / 120 °C
Трубное присоединение:          DIN
Размер всасывающего патрубка:          DN 100
Размер напорного патрубка:          DN 100
Допустимое давление:          PN 16
Размер фланца электродвигателя:          FF300

Данные электрооборудования:
Стандарт электродвигателя:          IEC
Тип электродвигателя:          160LB
Класс энергоэфф-ти:          IE3
Номинальная мощность - P2:          18.5 кВт
Энергия (Р2), необходимая для насоса:          18.5 кВт
Частота питающей сети:          50 Hz
Номинальное напряжение:          3 x 380-480 В
Номинальный ток:          37.0-31.0 A
Cos фи - характеристика мощности:          0.91-0.88
Номинальная скорость:          480-3540 об/м
Энергоэффективность:          IE3 92,4%
Эффективность электродвигателя при полной нагрузке:          92.4 %
Количество полюсов:          2
Класс защиты (IEC 34-5):          IP55
Класс изоляции (IEC 85):          F

Другое:
Нетто:          251 кг
Брутто вес:          305 кг
Объем поставки:          1.14 м³
Разгрузочная гидропята:          N
Сертификаты:          CE, EAC, ACS, WRAS
Cтрана происхождения:          DK
ТН ВЭД ЕАЭС Код:          8413707500
