Насос CR1S-4 A-FGJ-A-E-HQQE 3x230/400 50HZ, Grundfos

                               CR 1S-4 A-FGJ-A-E-HQQE
Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью комбинированных фланцев стандартов DIN-ANSI-JIS.

Насос оснащен асинхронным 3-фазным электродвигателем на лапах, с воздушным охлаждением.

Система управления:
Преобразователь частоты:          NONE

Жидкость:
Рабочая жидкость:          Вода
Диапазон температур жидкости:          -20 .. 120 °C
Температура перекачиваемой жидкости:          20 °C
Плотность:          998.2 кг/м³

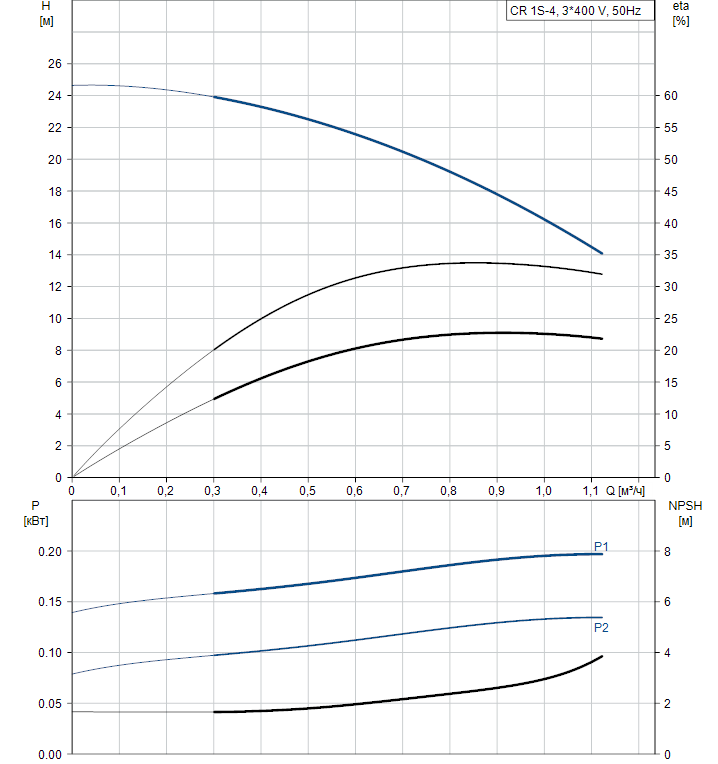

Технические данные:
Скорость насоса, при которой расчитаны его характеристики:          2873 об/м
Номинальный расход:          0.9 м³/ч
Номинальный напор:          16.9 м
Расположение насоса при монтаже:          ВЕРТИКАЛЬН.
Тип установки уплотнения:          Одинарное
Код торцевого уплотнения вала:          HQQE
Сертификаты на шильдике:          CE, EAC,ACS
Допуски по рабочим хар-кам:          ISO9906:2012 3B

Материалы:
Основание и головная часть:          Чугун
Основание и головная часть, EN/DIN:          EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM:          ASTM A48-25B
Рабочее колесо:          Нержавеющая сталь
Рабочее колесо, EN/DIN:          EN 1.4301
Рабочее колесо, AISI/ASTM:          AISI 304
Подшипник:          SIC

Монтаж:
Максимальная температура окружающей среды:          40 °C
Макс. рабочее давление:          25 бар
Макс. давление при заданной темп-ре:          25 бар / 120 °C
          25 бар / -20 °C
Трубное присоединение:          DIN / ANSI / JIS
Размер всасывающего патрубка:          DN 25/32
          1 1/4 inch
Размер напорного патрубка:          DN 25/32
          1 1/4 inch
Допустимое давление:          PN 25
Размер входного фланца:          250 lb
Размер фланца электродвигателя:          FT85

Данные электрооборудования:
Стандарт электродвигателя:          IEC
Тип электродвигателя:          71A
Класс энергоэфф-ти:          IE3
Номинальная мощность - P2:          0.37 кВт
Энергия (Р2), необходимая для насоса:          0.37 кВт
Частота питающей сети:          50 Hz
Номинальное напряжение:          3 x 220-240D/380-415Y В
Номинальный ток:          1.74/1.00 A
Пусковой ток:          490-530 %
Cos фи - характеристика мощности:          0.80-0.70
Номинальная скорость:          2850-2880 об/м
Энергоэффективность:          IE3 73,8%
Эффективность электродвигателя при полной нагрузке:          73.8 %
Эффективность двигателя при 3/4 нагрузки:          79.0 %
Эффективность электродвигателя при 1/2 нагрузки:          75.5 %
Количество полюсов:          2
Класс защиты (IEC 34-5):          55 Dust/Jetting
Класс изоляции (IEC 85):          F

Другое:
Минимальный индекс эффективности, MEI ≥:          0.54
Нетто:          23.5 кг
Брутто вес:          26.1 кг
Объем поставки:          0.054 м³
Cтрана происхождения:          RU
ТН ВЭД ЕАЭС Код:          8413707500
