Насос CRE15-03 N-F-A-E-HQQE 3x380-500 60 HZ, Grundfos

                               CRE 15-3 N-F-A-E-HQQE

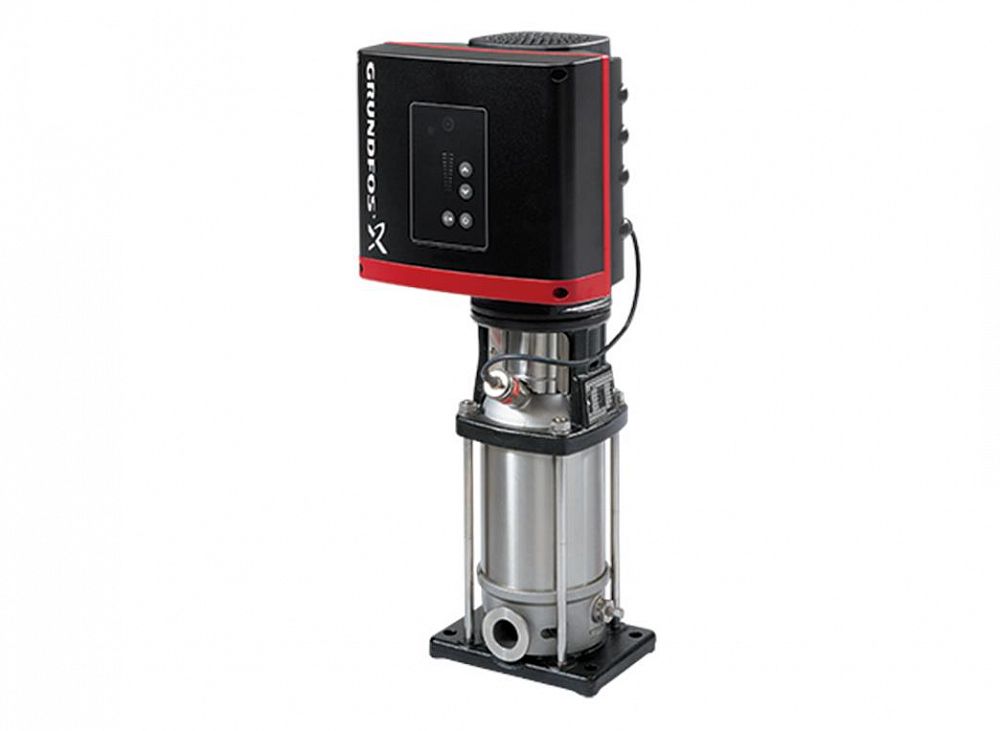

Вертикальный многоступенчатый центробежный насос с всасывающим и напорным патрубками, расположенными на одном уровне ("ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Головная часть и основание насоса из чугуна - все остальные контактирующие с перекачиваемой жидкостью детали из нержавеющей стали. Картриджное уплотнение вала обеспечивает высокую надежность, безопасное использование и легкий доступ для обслуживания. Вращение передается через разъемную муфту. Соединение трубопровода выполняется с помощью фланцев стандарта DIN.

Насос оснащен синхронным 3-фазным электродвигателем на постоянных магнитах с воздушным охлаждением. КПД электродвигателя классифицируется как IE5 в соответствии со стандартом IEC 60034-30-2. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Панель управления на клеммной коробке электродвигателя позволяет задавать установленное значение, а также выбирать режим работы насоса: «Мин.» или «Макс.» или «Останов». Индикатор Grundfos Eye на панели управления обеспечивает визуальную индикацию состояния насоса:
«Питание включено»: Электродвигатель работает (вращающиеся зелёные индикаторы) или не работает (постоянно включённые зелёные индикаторы).
«Предупреждение»: Электродвигатель по-прежнему работает (вращающиеся жёлтые индикаторы) или остановился (постоянно включённые жёлтые индикаторы).
«Аварийный сигнал»: Электродвигатель остановился (мигающие красные индикаторы).
Возможно подключение к насосу с помощью Grundfos Go Remote (принадлежность). Устройство дистанционного управления позволяет выполнять настройки и считывать ряд параметров, таких как «Фактическое значение», «Частота вращения», «Потребляемая мощность» и общее «Энергопотребление».

Клеммная коробка содержит несколько входов и выходов, что позволяет использовать электродвигатель в самых современных установках, требующих большого количества входов и выходов для настройки:
два выделенных цифровых входа;
три аналоговых входа, 0(4)-20 мА, 0-5 В, 0-10 В, 0,5 - 3,5 В; к одному из данных входов подключается датчик давления, установленный на заводе;
подача напряжения 5 В на потенциометр и датчик;
один аналоговый вход, 0-10 В, 0(4)-20 мА;
два настраиваемых цифровых входа или выходы с разомкнутым коллектором;
два входа Pt100/Pt1000;
LiqTec, вход датчика системы защиты от сухого хода;
вход и выход цифрового датчика Grundfos;
подача напряжения 24 В на датчики;
два выхода сигнального реле (беспотенциальные контакты);
соединение GENIbus;
интерфейс для CIM-модуля шины связи Grundfos.
Система управления:
Преобразователь частоты:          Built-in
Датчик давления:          Д

Жидкость:
Рабочая жидкость:          Вода
Диапазон температур жидкости:          -20 .. 120 °C
Температура перекачиваемой жидкости:          20 °C
Плотность:          998.2 кг/м³

Технические данные:

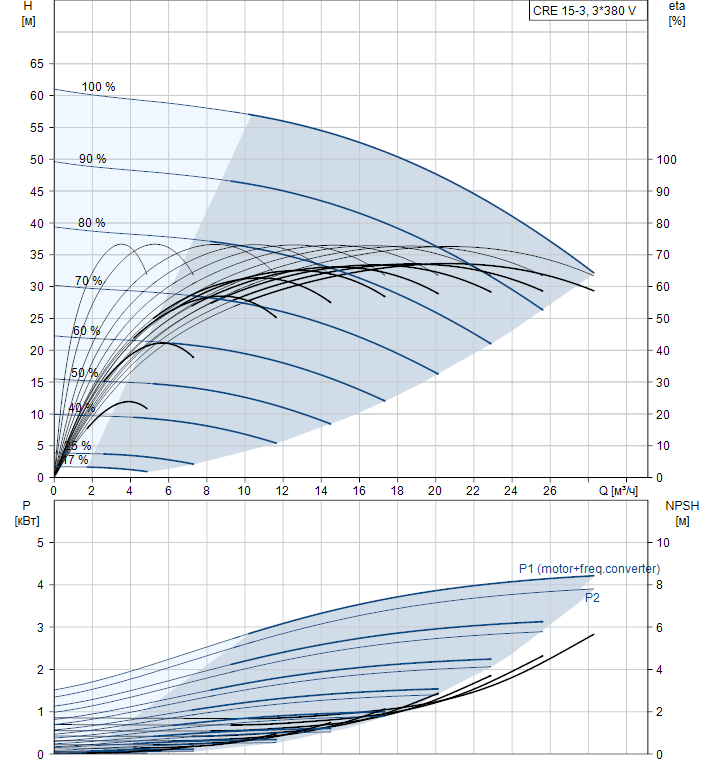

Скорость насоса, при которой расчитаны его характеристики:          3520 об/м
Номинальный расход:          20.5 м³/ч
Номинальный напор:          47.9 м
Расположение насоса при монтаже:          ВЕРТИКАЛЬН.
Тип установки уплотнения:          Одинарное
Код торцевого уплотнения вала:          HQQE
Сертификаты на шильдике:          CE, EAC,ACS
Допуски по рабочим хар-кам:          ISO9906:2012 3B

Материалы:
Основание и головная часть:          Чугун
Основание и головная часть, EN/DIN:          EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM:          ASTM A48-25B
Рабочее колесо:          Нержавеющая сталь
Рабочее колесо, EN/DIN:          EN 1.4301
Рабочее колесо, AISI/ASTM:          AISI 304
Подшипник:          SIC

Монтаж:
Максимальная температура окружающей среды:          50 °C
Макс. рабочее давление:          16 бар
Макс. давление при заданной темп-ре:          16 бар / 120 °C
          16 бар / -20 °C

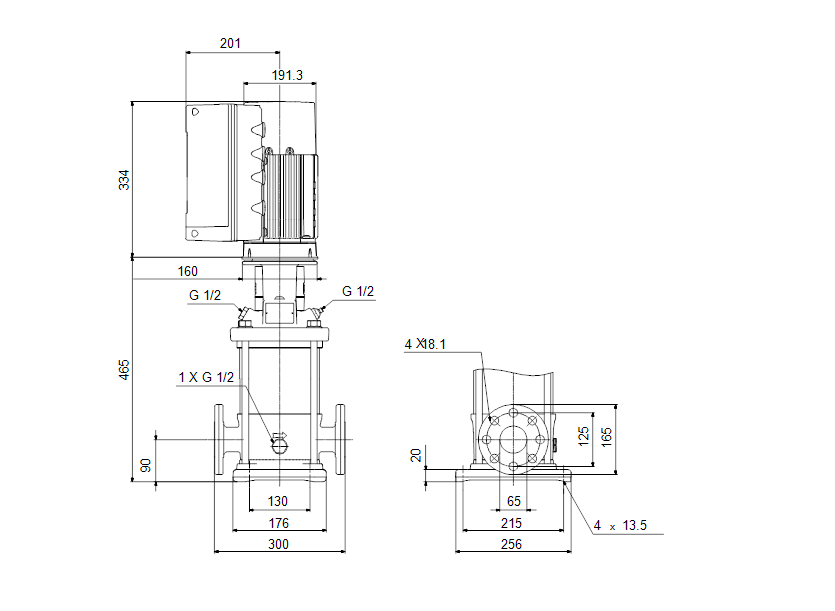

Трубное присоединение:          DIN
Размер всасывающего патрубка:          DN 50
Размер напорного патрубка:          DN 50
Допустимое давление:          PN 25
Размер входного фланца:          300 lb
Размер фланца электродвигателя:          FT130

Данные электрооборудования:
Стандарт электродвигателя:          IEC
Тип электродвигателя:          112MC
Класс энергоэфф-ти:          IE5
Номинальная мощность - P2:          4 кВт
Энергия (Р2), необходимая для насоса:          4 кВт
Частота питающей сети:          50 Hz
Номинальное напряжение:          3 x 380-500 В
Номинальный ток:          7.60-6.20 A
Cos фи - характеристика мощности:          0.92-0.87
Номинальная скорость:          360-4000 об/м
Энергоэффективность:          92.2%
Эффективность электродвигателя при полной нагрузке:          92.2 %
Класс защиты (IEC 34-5):          IP55
Класс изоляции (IEC 85):          F

Другое:
Минимальный индекс эффективности, MEI ≥:          0.70
Нетто:          62 кг
Брутто вес:          90 кг
Объем поставки:          0.37 м³
Danish VVS No.:          386004103
Cтрана происхождения:          RU
ТН ВЭД ЕАЭС Код:          8413707500
